【取付け要領】 |
| |
|
|
|
|
| 1. |
・レンズリング
・接眼レンズ（VR10-30）
・固定リング
・照準器ステー |
を用意します。 |
|
|
|
| 2. |
VR-10-30にレンズリングを被せます。その際レンズの中心位置（Lの部分）と取付用基準線を合わせて下さい。位置が決まったら固定リングで仮止めします。 |
| |
| ご注意 |
|
| レンズリングから出ているレンズが均一であれば光軸調整は完了です。 |
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
| 1. |
ケーブルレリーズとカメラが垂直であることを確認して下さい。垂直でない場合は固定レンズを少し緩めて調整して下さい。位置が決まったらしっかり固定します。 |
|
|
|
| 2. |
レリーズステーはV1.J1共用となっているので、サラネジを緩めて高さに調整して下さい。 |
|
|
|
| 3. |
レリーズボタンにシャッターボタンプロテクターを取り付けて下さい。 |
|
|
|
| |
|
|
|
|
| 1. |

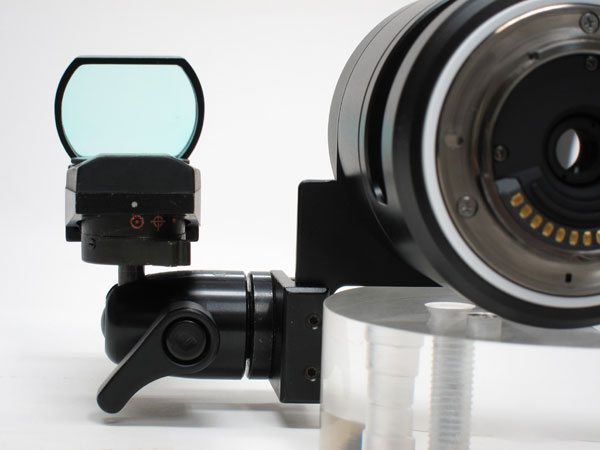

固定リングとTA4などの接続カプラーで照準器ステーを挟み締め付けて固定します。 |
|
| ≪V1/J1液晶フードの場合≫ |
 |
|
| ≪V1電子ビューファインダーの場合≫ |
 |
|
|
|
|
|
| |
|
|
|
|
| 1. |
レンズキャップを外し、レンズズームボタンを押し回し、鏡筒を出した状態にします。 |
|
|
|
| 2. |
カメラユニットを接眼レンズに差込、接続カプラーの固定ネジを締めます。 |
|
|
|
| |
|
| |
|
| |
|
| |
接眼レンズへ接続する為には、BR-N1 1030の他に弊社製品のカプラーが必要となります。また、ケーブルレリーズは専用品をご用意しています。接続パーツ類などオプション品に関しまして不明な点がございましたら当社までお問い合わせください。
|
