Nikon用ヒップサポート付ロングプレート Turbo
Gear HSP-1N |
|
 |
| 4571194340600 |
| 本体価格：オープン価格 |
|
【対応スコープ】NikonEDIII、Nikon
ED82
| |
※ |
アングルタイプのEDIII-A、ED82-Aには対応していません。 |
|
| |
 |
|
|
|
|
| |
■製品概要 |
| |
開発Ｔ特別仕様のヒップサポート付ロングプレートです。
HSP-1Nは、Nikon フィールドスコープ EDIII およびNikon ED82 に対応しています。ロングプレートシューには、ベルボン製QB-F51Lコルク無しタイプを採用。究具01ジンバル雲台とベルボン製ビデオカメラ用雲台FHDシリーズに取付可能です。 |
|
|
| |
■特長 |
| |
| ◎ |
基本のベルボン製プレートはコルク無しタイプ。これにより回転やブレの防止につながります。 |
| ◎ |
スコープ取り付けは専用の1/4インチ六角穴付ネジ（ボタンキャップ1/4インチネジ）を採用。締め付け圧が高いので回転防止になります。 |
| ◎ |
ヒップサポートはアルミ製台座にステンレス製各種ワッシャー、ナット、ボルトを採用。 |
| ◎ |
ネオプレン発泡ゴムでスコープをしっかり、傷つけずに支えます。 |
|
|
|
| |
【取付け要領】 |
| |
|
|
|
|
| 1. |

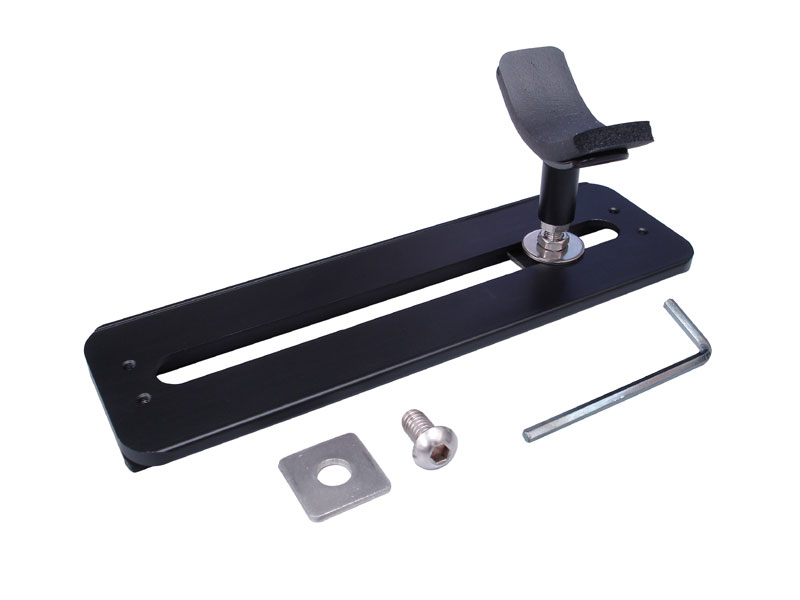

取り付ける前にHSP-1N本体、ボタンキャップ1/4インチネジ、ステンレス角ワッシャー、六角レンチが揃っていることを確認します。 |
|
|
|
| |
|
|
|
|
| 1. |
写真のようにスコープを裏返しHSP-1Nをスコープの台座へ密着させるように設置します。
尚、HSP-1Nの取付位置はロングプレート先端部とスコープの台座先端部が面一になるようにセットするとヒップサポート部が丁度良い位置にくるようにオフセット組立されています。 |
|
|
|
| 2. |

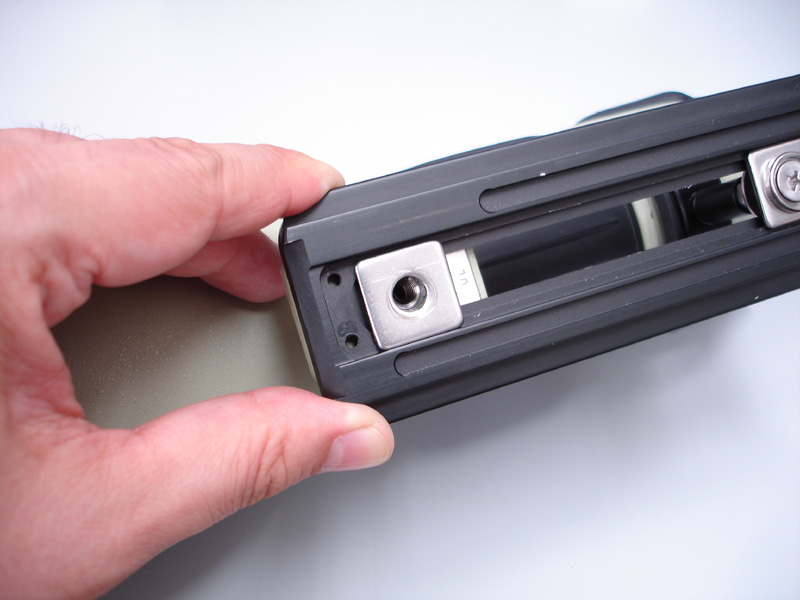

HSP-1N本体の位置決めが完了したら、付属のステンレス角ワッシャーをロングプレートの溝へ落としこみスコープの台座にあるネジ穴とワッシャーの穴が一致するようにしておきます。 |
|
|
|
| 3. |
付属のボタンキャップ1/4インチネジを台座ネジ穴へねじ込み、六角レンチを使用してしっかりと締め付けて固定します。
注）
締め付けの際ロングプレートが回転しないようにHSP-1N本体の位置を確認しながら作業して下さい。
|
|
|
|
| |
|
|
|
|
以上の作業で取り付け完了です。
（取り付け位置などは写真を参照してください） |
|
|
|
|
|
|
|
