ホットシュー対応超小型照準器システム DOS-HS1003 |
|
|
| 4571194341034 |
| 本体価格：14,000円+税 |
|
【対応カメラ】
デジタル一眼レフカメラ |
| |
 |
|
|
|
|
| |
小型軽量でシンプルな照準器。すっきりした取付ができることがメリットです。後部のスライドスイッチで赤・緑・OFFの選択ができます。 |
| |
|
| |
| 【ご注意事項】 |
| ■ |
当製品のデジタル一眼レフカメラへの取付けは、お客様の自己責任による改造となります。装着することによる汚損・破損・傷などについて、当社は一切の責任を負いかねますので予めご了承願います。 |
| ■ |
当社の照準器のホットシュータイプは「キヤノン・ニコン」 の一眼レフカメラボディーに装備されているホットシュー サイズに合わせた設計になっています。
※マイクロフォーサーズ などミラーレスカメラのホットシューには装着できない場合があります。 |
| ■ |
SONY製 デジタル一眼レフは、ホットシューの形状が異なる為、当製品を装着することができません。ご了承ください。 |
| ■ |
DOS-HS1003はホットシューの上方のみの設置となりますので、照準器本体での微細な位置調整のみしか行うことはできません。（基本的には位置調整機能の使用はオススメしておりません）予めご了承下さい。※両眼視システムはご利用できません。 |
| ■ |
フード口径の大きなレンズではフードに視界が邪魔されます場合はあります。予めご了承下さい。 |
| ■ |
マイクロフォーサーズカメラなど全高の小さなカメラはレンズフードに視界が邪魔されることがあります。 |
|
|
| |
| 【品質保証について】 |
| ■ |
初期不良の場合は直ちに交換させていただきます。お求め後は直ちに動作確認をお願いいたします。初期不良対応はご購入後1週間とさせていただきます。ご購入後１週間を過ぎた場合は有償修理扱いとなりますのでご注意ください。 |
| ■ |
お買い上げ後の火災・地震・水害・落雷その他天災地変ならびに落下・水没・盗難・汚損・紛失などは保証の対象にはなりません。 |
| ■ |
誤った使い方や取り扱い、改造・分解によって発生した事故・事件・怪我・修理等に関しましては当社では一切の責任を負いかねますので予めご了承ください。 |
| ■ |
電池など損耗品は保証の対象になりません。 |
|
|
|
|
|
| |
主な特長 |
| |
| 1. |
赤、緑2種のドットを装備 |
| 2. |
ドット輝度を明るく設定した小型＆軽量ボディー |
| 3. |
on/offスイッチ装備で節電が容易 |
| 4. |
照準器システムの本体重量は下記の通りとなります
重量 約73ｇ |
|
| |
 |
| |
| 【注意事項】 |
| ■ |

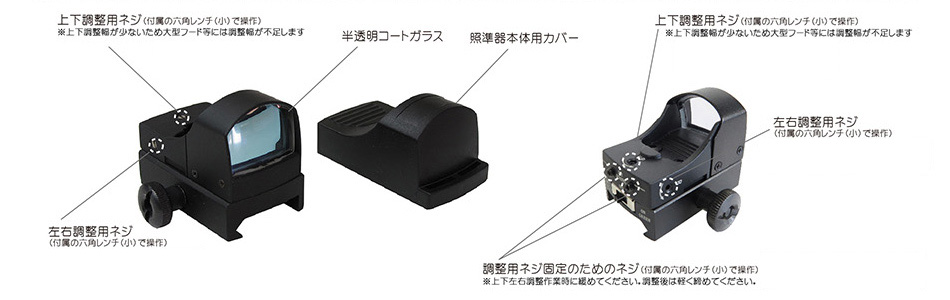

今回採用しております小型照準器は光源のLEDの向きを小ネジを回すことで上下・左右に微調整する機能があります。大口径のカメラレンズで10m以内のターゲットを狙う場合、光点がフードにかぶって調整範囲では対応できない場合があります。DOS-HS07及びDOS-HS06をお使い頂くことをお勧めします。 |
|
|
|
| |
| |
◎照準器本体 [TYPE200] 超小型照準器 |
| |
照準器本体が極小で軽量。ドットは「点」、光量は「強弱」、光点の色は「赤」です。光源から反射ガラスまでの距離が短いため見る位置によって多少の位置ずれが現れます。正確な位置決めには不向きですが、画角に導くレベルであれば支障なく使えます。電池はCR-2032リチウム電池、電源のオンオフもし易いのでこまめに節電すれば１週間程度は初期の輝度のまま使用可能です。 |
| |
|
|
| |
| |
◎ドットパターン・ドット色パターン |
| |
| ドットパターンは「点」、ドット色パターンは「赤・緑」の2種類から選ぶことができます。 |
 |
|
|
|
|
|
|
|
| |
【取付け要領】 |
| |
 |
| 1. |

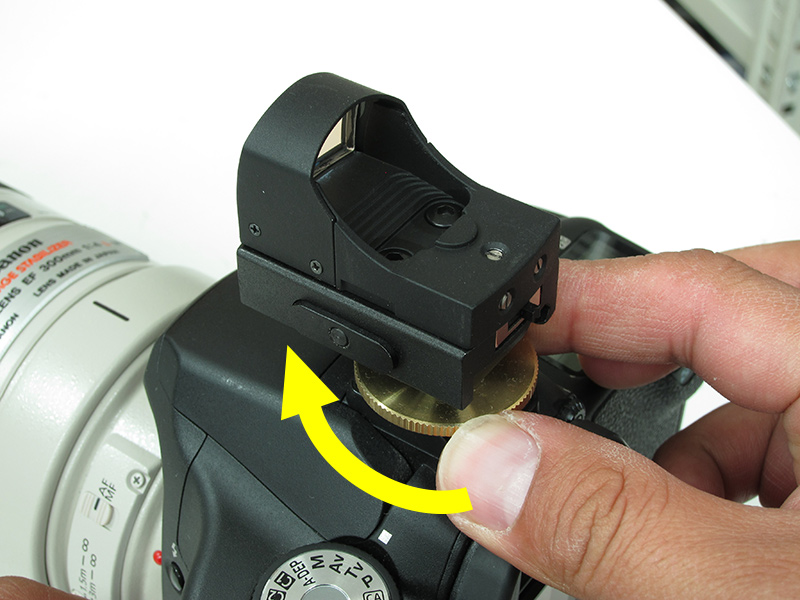

ホットシュー取付け部にある固定ねじを予め緩めておき、写真のようにデジタル一眼レフカメラのホットシューへホットシュー取付け部を奥まで差し込みます。 |
|
|
 |
| 2. |
固定ねじをしっかり締めます。
以上で装着は完了です。 |
|
|
|
|
|
|
| |
【使い方】 |
| |
| 1.照準器とカメラレンズの方向を合わせる |
| |
・ |
照準器を装着後、10mくらい先のわかりやすい目印をデジタル一眼レフカメラのファインダーの中心部分に導入し、カメラ雲台をしっかりと固定しておき、上記の方法で照準器のドットを目印に合わせます。 |
|
| 2.被写体の導入と撮影 |
| |
・ |
照準器とカメラレンズの方向合わせセットが完了するとドットを被写体に合わせることでファインダーに導入されます。 |
|
|
|
|
|
| |
【電池の交換方法】 |
| |
 |
| 1. |

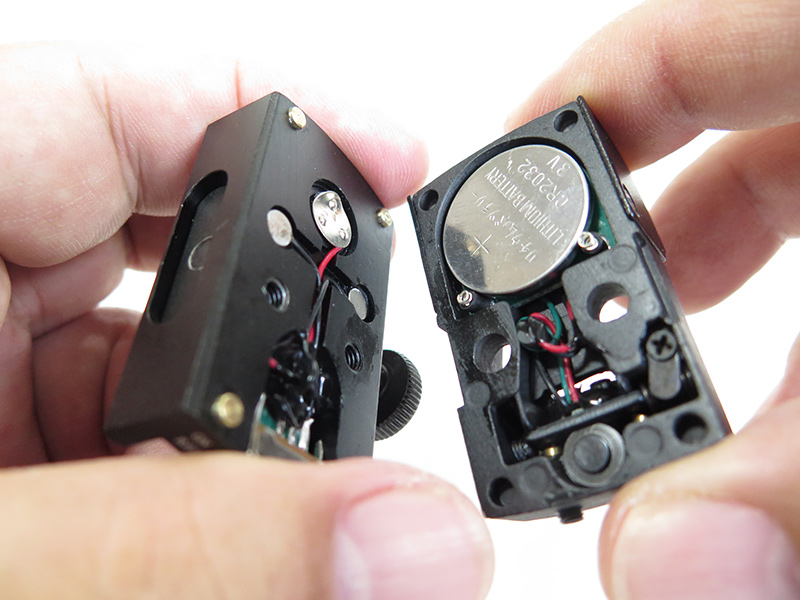

付属の六角レンチを使用して照準器本体上部にあるキャップボルト2本を取り外します |
|
|
|
|
|
 |
| 3. |

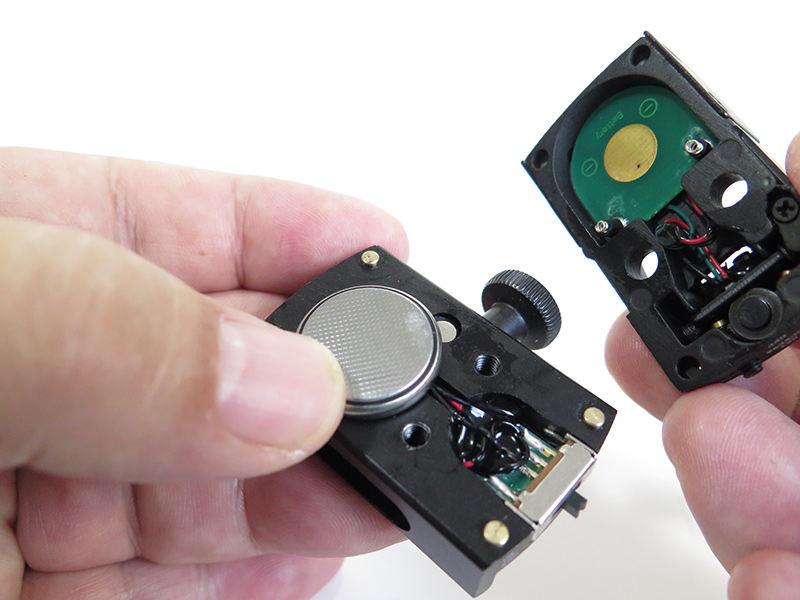

新しい電池を装填します。（プラス側を上にします）
■使用電池：CR2032 |
|
|
 |
| 4. |
照準器上部を台座へ載せキャップボルト2本で固定します |
|
|
|
|
|
|
| |
ドット（光点）のカラーイメージ |
| |
DOS-HS06/07/1003の照準器では照準器後部にあるスイッチでドットの色を赤と緑に簡単に変更する事が可能です。
尚、オン・オフも後部のスイッチで行います。 |
| |
| 【電源のオン・オフ】 |
【ドットの色選択（赤）】 |
【ドットの色選択（緑）】 |
 |
 |
 |
|
|
