デジタル一眼レフ用照準器 ホットシュー対応マイクロ照準器システム DOS-HS04 |
|
|
| 4571194340815 |
| 本体価格：オープン価格 |
|
【対応カメラ】
デジタル一眼レフカメラ |
|
|
|
|
| |
 |
小型ボールヘッド雲台を省きダイレクトにサイトベースへマイクロドットサイトをセットした超小型コンパクトで軽量さに特化した製品です。縦横の照準調整は付属のドライバーを使用し照準器本体の微調整ネジで行います。 |
|
| |
|
| |
| |

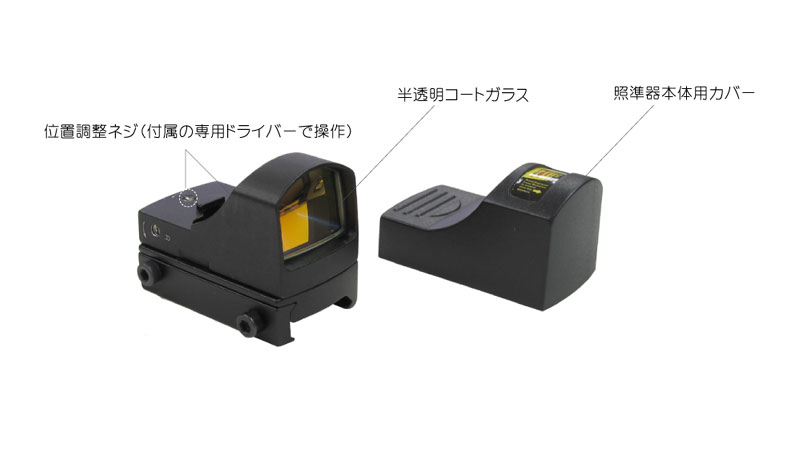

【調整ネジの説明】 |
| |
| ≪旧バージョンの場合≫ |
 |
| ◎調整手順 |
| 1. |
10m程度先の標識の文字などをファインダー中央に導入します |
| 2. |
DOS-HS04のロックネジ2本を付属のドライバーで緩めます
|
| 3. |
ファインダーの中央にあるターゲットに合うように水平・上下方向調整ネジを回わします
|
| 4. |
ターゲットと照準器光点が合致したらロックネジ2本を締めます
|
|
|
|
|
|
|
|
| |
|
| |
|
【ご注意事項】 |
| ■ |
当製品のデジタル一眼レフカメラへの取付けは、お客様の自己責任による改造となります。装着することによる汚損・破損・傷などについて、当社は一切の責任を負いかねますので予めご了承願います。 |
| ■ |
SONY製 デジタル一眼レフは、ホットシューの形状が異なる為、当製品を装着することができません。ご了承ください。 |
| ■ |
DOS-HS04ではホットシューの上方のみの設置となりますので、両眼視システムはご利用できません。ご了承ください。 |
| ■ |
構造上、10m以遠に対応する照準器です。近距離のターゲットには照準誤差が出る可能性があります。 |
| ■ |
フード口径の大きなレンズ（600mmF4・500mmF4・400mmF2.8・800mmF5.6など）ではフードに視界が邪魔されます。DOS-HS03をご使用ください。 |
| ■ |
マイクロフォーサーズカメラなど全高の小さなカメラはレンズフードに視界が邪魔されることがあります。 |
|
|
| |
|
| |
|
【品質保証について】 |
| ■ |
初期不良の場合は直ちに交換させていただきます。お求め後は直ちに動作確認をお願いいたします。初期不良対応はご購入後1週間とさせていただきます。ご購入後１週間を過ぎた場合は有償修理扱いとなりますのでご注意ください。 |
| ■ |
お買い上げ後の火災・地震・水害・落雷その他天災地変ならびに落下・水没・盗難・汚損・紛失などは保証の対象にはなりません。 |
| ■ |
誤った使い方や取り扱い、改造・分解によって発生した事故・事件・怪我・修理等に関しましては当社では一切の責任を負いかねますので予めご了承ください。 |
| ■ |
電池など損耗品は保証の対象になりません。。 |
|
|
|
|
|
| |
主な特長 |
| |
| 1. |
超軽量コンパクトサイズのドットサイトを採用 |
| 2. |
ホットシューにダイレクトイン設計、本体もコンパクト設計 |
| 3. |
環境に合わせて光の明るさを調整するドット照度自動調光を搭載 |
| 4. |
堅牢な耐久性を誇るアルミボディを採用 |
| 5. |
大きさ：48mm×33mm×46mm（最大値、突起部含む） |
| 6. |
重量：82g |
|
 |
|
|
|
| |
【取付け要領】 |
| |
 |
| 1. |
ホットシュー取付け部にある固定ネジを予め緩めておき、写真のようにデジタル一眼レフカメラのホットシューへホットシュー取付け部を置くまではめ込みます。 |
|
|
 |
| 2. |
固定ネジをしっかりと締めます。
以上で装着は完了です。 |
|
|
|
|
|
|
|
|
|
|
| |
【使い方】 |
| |
| 1.照準器とカメラレンズの方向を合わせる |
| |
・ |
照準器を装着後、10mくらい先のわかりやすい目印をデジタル一眼レフカメラのファインダーの中心部分に導入し、カメラ雲台をしっかりと固定しておきます。 |
| |
・ |
ドット位置調整操作用ドライバーを使用し、照準器システムDOS-HS04の照準器本体にある位置調整・固定用ネジを回して目印に合わせます。 |
| |
・ |
カメラ雲台の固定を通常使用の状態に戻してセット完了です。 |
|
| 2.被写体の導入と撮影 |
| |
・ |
照準器とカメラレンズの方向合わせセットが完了するとドットを被写体に合わせることでファインダーに導入されます。 |
|
|
|
|
|
| |
【電池の交換方法】 |
| |
※写真はDOS-HS03ですが、交換方法は同様に行えます |
| |
 |
| 1. |

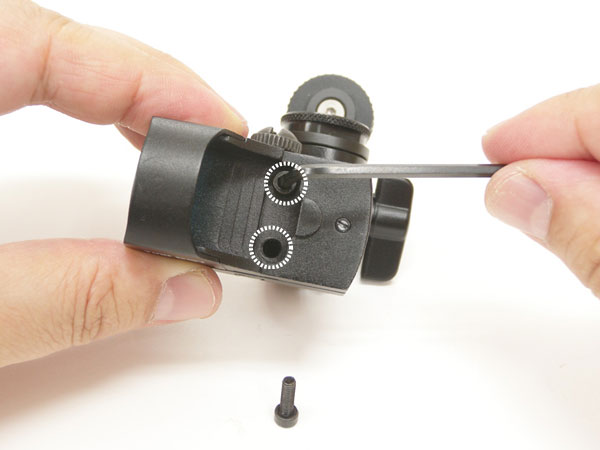

付属の六角レンチを使用して照準器本体上部にあるキャップボルト2本を取り外します |
|
|
|
|
|
 |
| 3. |
新しい電池をスライドさせるように装填します。（プラス側を上にします）
■使用電池：CR2032 |
|
|
 |
| 4. |
照準器上部を台座へ載せキャップボルト2本で固定します |
|
|
|
|
|
|
| |
【電源について】 |
| |
| |
| ≪新バージョンの場合≫ |
 |
|
|
|
| ≪旧バージョンの場合≫ |
 |
| 当製品には電源ON/OFFスイッチはありません。 |
| ◎ |
照準器本体用カバーを被せることで自動的に電源OFFとなります |
|
| また、赤い点（ドット）の明るさは、本体前部に光センサーを搭載しており周囲環境に合わせて自動的に最適な照度調光になります。 |
|
|
|
|
|
