カメラブラケット
  CANON IXY DIGITAL 2000 IS専用カメラブラケット Turbo Adapter BR-IXYsu2
4571194340624
本体価格:25,000円 +税

【対応デジタルカメラ】CANO  IXY DIGITAL 2000 IS

  ■製品概要
  カメラブラケットBR-IXYsu2は、IXY DIGITAL 2000ISの独特な曲面デザインボディにフィットさせる弾性変形応用構造など前身モデルBR-IXYsuの加工技術を継承し、表面処理を施した加工精度の高いパーツを組み合わせ、カメラと一体化したような状態でセットされます。上部パーツにはレリーズステーが取付けされていますので別売りのデジスコ専用ケーブルレリーズを使うことができます。下部パーツには別売りの照準器DOS-FSB1や究具02の取付けが最適な場所にできるステーが準備されています。TA-W1などアダプターを取り外せば通常のスナップ撮影なども可能なようにレリーズ部に指が入るスペースが配慮されています。また、メモリー、バッテリーの装着、交換は自在に可能です。

  ■特長

曲面ボディにフィットさせる弾性変形応用構造
カメラアタッチメントTA-W1に接続対応
レンズ間クリアランスは最短に設定
贅肉をそぎ落とした軽量・コンパクトな設計、本体重量約58g
デジスコケーブル455US、605US取付用レリーズステーを装備
照準器システム DOS-FSB1、究具02 を装着可能
メモリー、バッテリーの装着、交換は自在
下部パーツに1/4吋カメラネジを装備

【必ずお読みください】

BR-IXYsu2は取り付け&光軸調整の難易度が高く調整規準はテストチャート撮影を含めた調整が必要となります

IXY2000ISの形状が曲面ボディー構造であることと、カメラ下面、側面と突出してくるカメラ鏡筒との位置相関が3次元的な調整を必要としています。そのためカメラ1台1台とブラケットを根気良く調整し、最終的にはテストチャート撮影で光軸を確認しカメラにブラケットを取り付けた状態でお客様にお届けいたします。この作業はお客様がお持ちの撮影機材と同等なものが準備されていることや座標キャリブレーションされたテストチャートを同じ条件で常に撮影確認できる設備が無ければ難しいと言えます。このような事由で専門スタッフによる取り付け・光軸調整が必要な商品とさせて頂きました。

お客様のご要望によりBR-IXYsu2のみの単体納品も可能ではございますが、弊社スタッフでも取り付け作業や光軸調整に1台当たり1時間ほど時間を要している状況です。そこで、弊社での取り付け・光軸調整サービスも受付しております。取り付け調整に伴う費用(技術料等)は無料です。但し、カメラ発送時の送料のみご負担をお願いしています。何卒ご了承ください。

  【取付け要領】

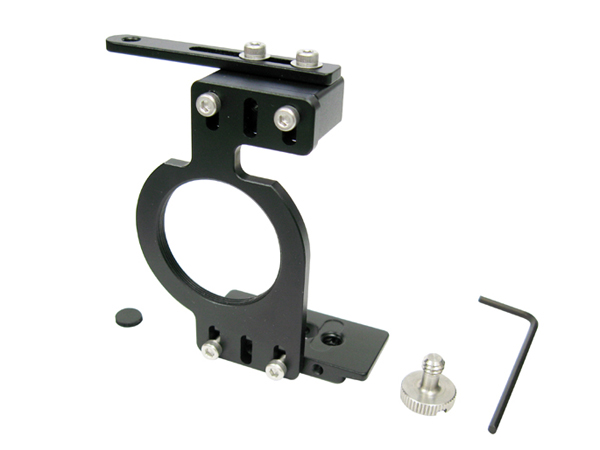

1. 取り付けの前にセット内容を確認します
・カメラブラケットBR-IXYsu2本体
・レリーズボタン保護パッド
・レリーズ調整用六角レンチ
・カメラ固定ネジ
を用意します。

2. レリーズボタン保護パッドの貼り付け
IXY DIGITAL 2000 IS のシャッターボタンへレリーズボタン保護パッドを貼り付けます。
貼り付ける前にシャッターボタンをよく拭いておくことをお勧めいたします。

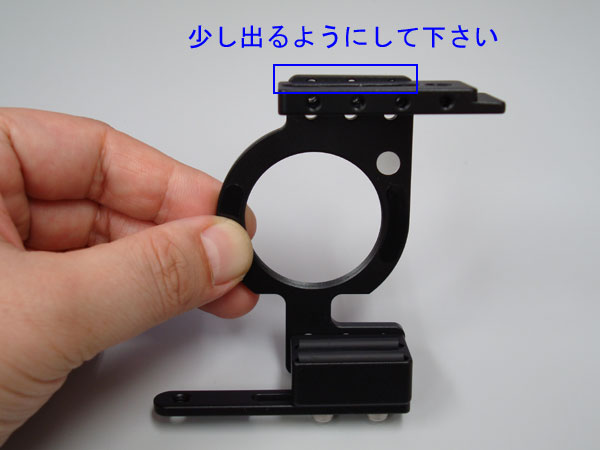

3. 下部パーツの位置決め
ブラケットをIXY DIGITAL 2000 ISに取る付ける前に下部パーツの位置決めをします。
写真のように少しフェイス部が出た位置になるようにしキャップボルトで締めて固定してください。

4. カメラへの取り付け

1. まずは、上部パーツを止めているキャップボルトを緩めます。
IXY DIGITAL 2000 ISのレンズ面が上に向くように置き、写真のようにBR-IXYsu2を取り付けます。

2. カメラ固定ネジを取り付けます。
3. 上部パーツをカメラ側に押しながらキャップボルトを締め付けて固定します。

5. 取り付け位置の調整

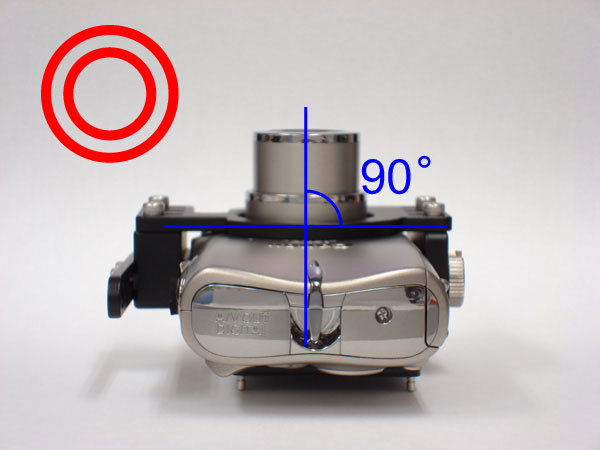

1. カメラの電源を投入しレンズを繰り出します。写真のように真横から見てBR-IXYsu2がレンズに対して直角(取り付け角度90度)になるように取り付けられているか確認します。出ていなければ、上部パーツを止めているキャップボルトとカメラ固定ネジを緩め直角が出るように調整します。調整が完了したら、キャップボルト、カメラ固定ネジをしっかりと締め付けてください。この調整作業はしっかりと調整していないと撮影画像に影響を与えるので、きっちり追い込んで調整してください。

2. 次に上下左右方向の調整をしますBR-IXYsu2にカメラアタッチメントTA-W1を取り付けます。

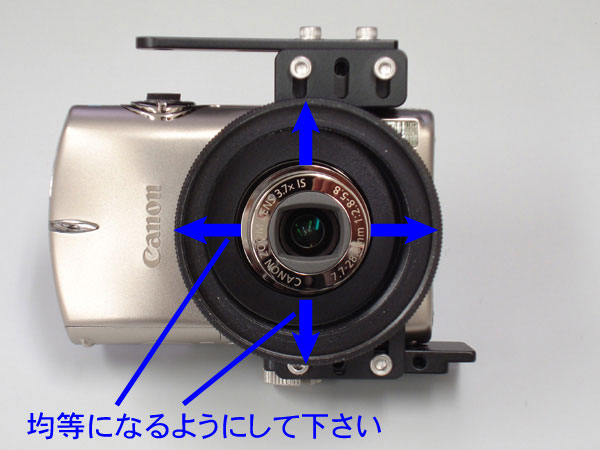

カメラの電源を投入しレンズを繰り出します。TA-W1内部とカメラレンズの隙間が均等になるようにブラケットフェイス部の位置を調整します。
≪上下方向≫
ブラケットフェイス部の4箇所のキャップボルトを緩めると上下方向の調整ができます。

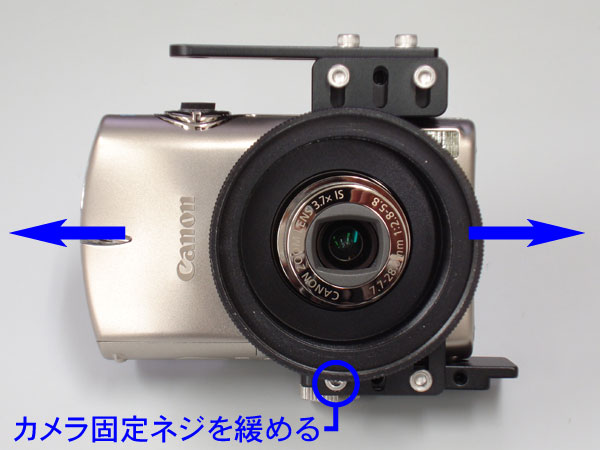

≪左右方法≫
カメラ固定ネジを緩めると左右方法の調整ができます。

3. TA-W1内部とカメラレンズの隙間が均等になったら取り付け位置調整の作業は完了です。


6. レリーズステー部の位置調整
レリーズステーを固定しているキャップボルトを緩めます。
デジスコケーブル455US(または605US)を取り付けてシャッターボタン中央付近が押せる位置になるようにレリーズステーの位置調整を行います。位置決めが完了したら、キャップボルトを締め付けレリーズステー部を固定します。

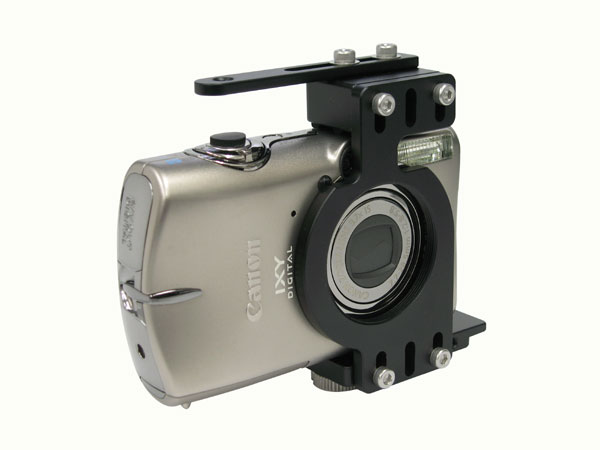

7. 完成
以上で作業完了です。

※技術改善や仕様修正などにより、予告なしに変更する場合がございますが、ご了承ください。また、写真と実物が異なる場合があります。
