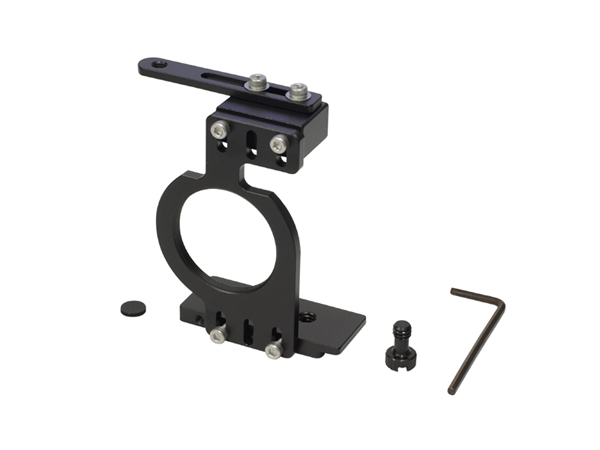

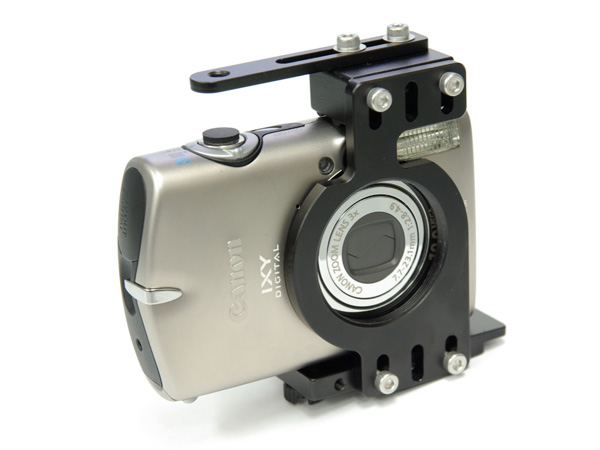

【取付け要領】 |
| |
|
|
|
|
・カメラブラケットBR-IXYsu本体
・レリーズボタン保護パッド
・レリーズ調整用六角レンチ
・カメラ固定ネジ |
を用意します。 |
|
|
|
| |
|
|
|
|
IXY DIGITAL 1000のシャッターボタンへレリーズボタン保護パッドを貼り付けます。
貼り付ける前にシャッターボタンをよく拭いておくことをお勧めいたします。 |
|
|
|
| |
|
|
|
|

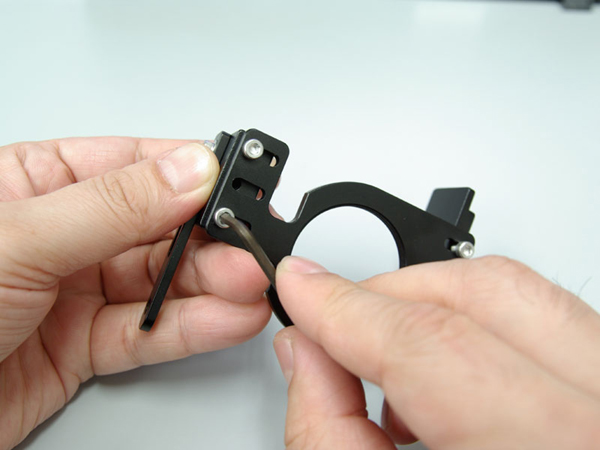

| ブラケットをIXY DIGITAL 1000に取る付ける前に下部パーツの位置決めをします。写真のように少しフェイス部が出た位置になるようにしキャップボルトで締めて固定してください。 |
|
|
|
| |
|
|
| |
 |
 |
| 1. |
まずは、上部パーツを止めているキャップボルトを緩めます。

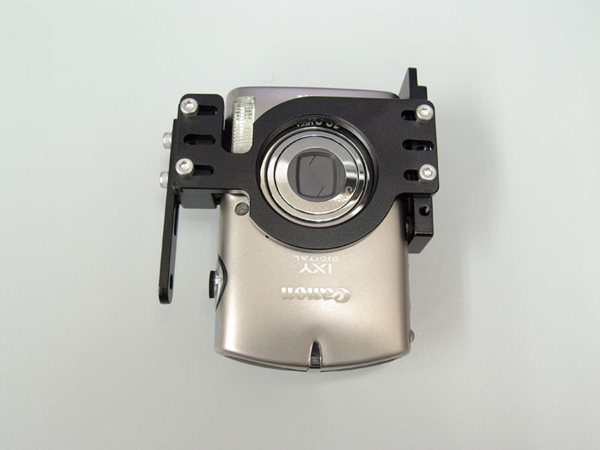

IXY DIGITAL 1000のレンズ面が上に向くように置き、写真のようにBR-IXYsuを取り付けます。 |
|
|
| |
|
 |
| 3. |
上部パーツをカメラ側に押しながらキャップボルトを締め付けて固定します。 |
|
|
|
|
| |
|
|
| |
 |
 |
| 1. |

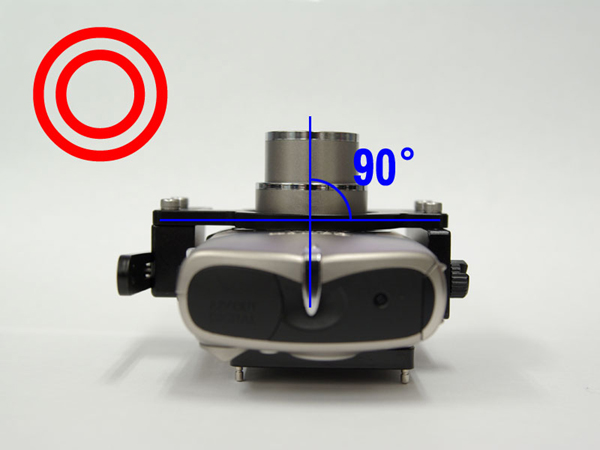

カメラの電源を投入しレンズを繰り出します。写真のように真横から見てBR-IXYsuがレンズに対して直角（取り付け角度90度）になるように取り付けられているか確認します。出ていなければ、上部パーツを止めているキャップボルトとカメラ固定ネジを緩め直角が出るように調整します。調整が完了したら、キャップボルト、カメラ固定ネジをしっかりと締め付けてください。この調整作業はしっかりと調整していないと撮影画像に影響を与えるので、きっちり追い込んで調整してください。。 |
|
|
| |
 |
| 2. |

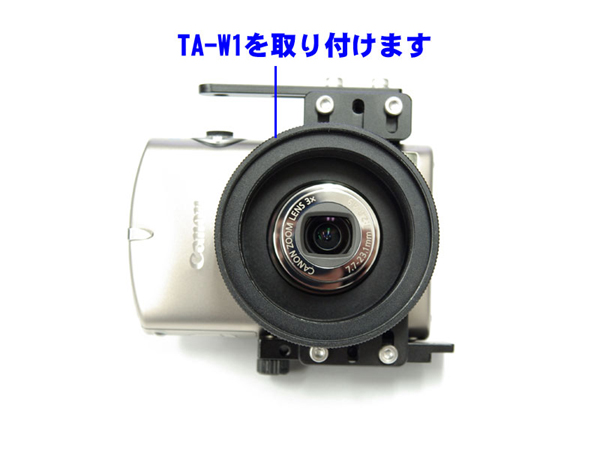

次に上下左右方向の調整をしますBR-IXYsuにカメラアタッチメントTA-W1を取り付けます。

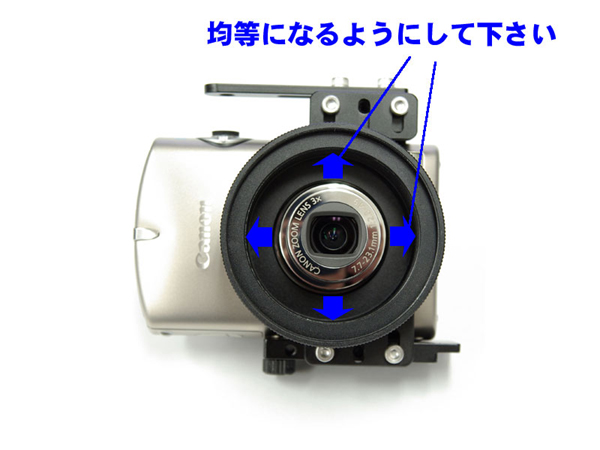

カメラの電源を投入しレンズを繰り出します。TA-W1内部とカメラレンズの隙間が均等になるようにブラケットフェイス部の位置を調整します。 |
|
|
| ≪上下方向≫ |
|

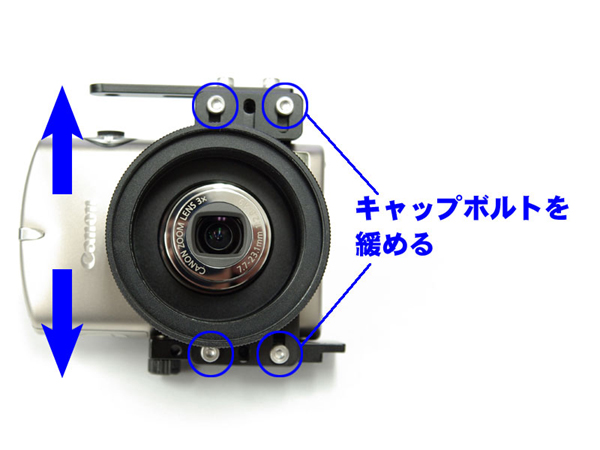

| ブラケットフェイス部の4箇所のキャップボルトを緩めると上下方向の調整ができます。 |
|
| ≪左右方法≫ |
|
| カメラ固定ネジを緩めると左右方法の調整ができます。 |
|
|
|
| |
 |
| 3. |
TA-W1内部とカメラレンズの隙間が均等になったら取り付け位置調整の作業は完了です。 |
|
|
|
|
|
| |
|
|
|
|

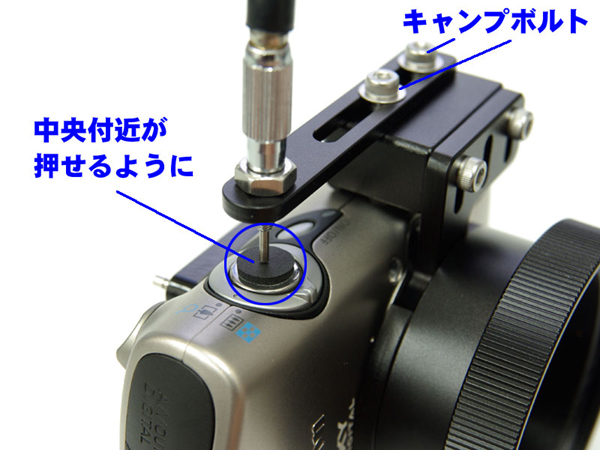

レリーズステーを固定しているキャップボルトを緩めます。
デジスコケーブル455US（または605US）を取り付けてシャッターボタン中央付近が押せる位置になるようにレリーズステーの位置調整を行います。位置決めが完了したら、キャップボルトを締め付けレリーズステー部を固定します。 |
|
|
|
| |
|
